Подъем проводов. Раскатанные вдоль линии провода поднимают шестами и забрасывают на крюки опор. Чтобы не спутать провода, рекомендуется поднять и натянуть сначала один (самый верхний) из них, а затем поочередно остальные.
При подвешивании проводов необходимо соблюдать определенный порядок их размещения на опорах ВЛ. Это требование вызвано тем, что при изменении температуры окружающей среды стрелы провеса проводов из разных материалов изменяются неодинаково: наибольшее изменение стрелы провеса при минимальной и максимальной температурах свойственно алюминиевым проводам. При наиболее неблагоприятных условиях (например, при температуре окружающей среды, близкой к -40 °С) алюминиевый провод, расположенный в пролете ниже медного или стального провода, может приблизиться к ним на опасно близкое расстояние и даже коснуться их. Чтобы исключить возможность нарушения нормируемых расстояний между проходами при вертикальном расположении на опоре проводок из разных металлов, алюминиевый провод помещается выше других проводов, а стальной — ниже. При вертикальном расположении на опорах ВЛ проводов из одного и того же металла может быть применен любой порядок их размещения, так как стрелы провеса в этом случае при любых изменениях температуры окружающей среды будут изменяться в равной степени.

Стрела провеса — это вертикальное расстояние от прямой, соединяющей точки подвеса провода или троса на соседних опорах, до любой точки провода или троса в пролете. Если точки подвеса провода находятся на одном уровне, то наибольшая стрела провеса будет в середине пролета.

Натягивание проводов. После подъема на промежуточные опоры провода и тросы висят свободно и касаются земли в пролетах между опорами, поэтому их необходимо натянуть и закрепить на анкерных опорах. Эту операцию выполняют в несколько этапов.

Сначала провода и тросы прикрепляют к первой анкерной опоре, для чего монтируют на концах проводов натяжные зажимы, соединяют их с гирляндами изоляторов, поднимают на опору и сцепляют с заранее установленными узлами крепления. Затем переходят ко второй анкерной опоре (в конец пролета) и вытягивают провода до определенной стрелы провеса или усилия, контролируемых соответственно визированием либо динамометром. На вытянутых проводах отмечают места крепления вторых натяжных зажимов, после чего провода опускают на землю, монтируют на них натяжные зажимы и гирлянды изоляторов, затем их вторично натягивают и окончательно закрепляют на анкерной опоре.

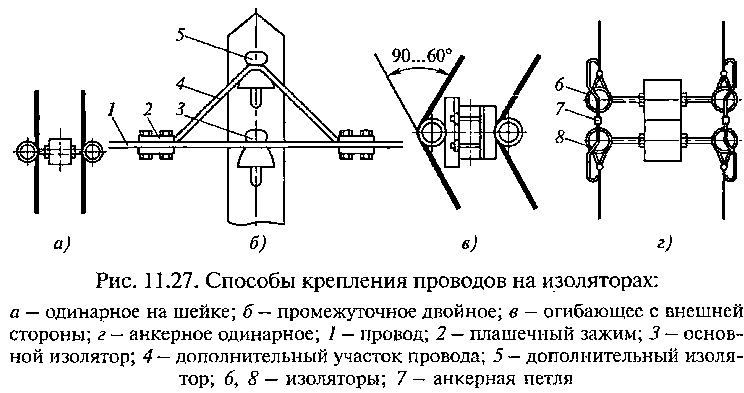

Крепление проводов. Если нагрузка проводов на изолятор не превышает его механической прочности на промежуточных опорах применяют одинарное крепление их на шейке изолятора. При повышенных нагрузках, а также в населенной местности используют промежуточное двойное крепление проводов.

Если угол поворота ВЛ не превышает 60°, то проводами огибают изоляторы с внешней стороны угла поворота, если угол поворота превышает 60°, то на опоре устанавливают дополнительные изоляторы. Очень часто на угловых опорах выполняют двойное крепление проводов.

Провода на изоляторах анкерных опор крепятся наглухо петлей с помощью болтовых плашечных зажимов. При таком анкерном одинарном креплении проводов  электрический контакт между проводами разных анкерных пролетов отсутствует, поэтому для создания непрерывной электрической цепи монтируют перемычку (анкерную петлю). Точно так же выполняется одинарное крепление проводов на концевой опоре но без анкерной петли.

_{При выполнении ответвлений на опорах устанавливают многошейковые изоляторы типа РФО, и на одной из шеек провода используют одинарное крепление, а на другой — анкерное. Электрическая связь между линией и ответвлением осуществляется через дополнительную перемычку, присоединяемую к проводам с помощью зажимов.}

_{Расположение фазных проводов на опоре может быть любым, а нулевой провод, как правило, должен находиться ниже фазных.}

_{По окончании монтажа на опорах устанавливают постоянные знаки, содержащие порядковый номер опоры, год ее установки (на всех опорах) и номер линии или ее условное обозначение (на всех опорах ВЛ на участках ее параллельного следования с другими ВЛ). Кроме того, на опоры крепятся предостерегающие плакаты (на все в населенной местности и через одну в ненаселенной).}

Заземление ВЛ. Согласно ПУЭ на опорах ВЛ должны быть выполнены заземляющие устройства, предназначенные для повторного заземления, защиты от грозовых перенапряжений, заземления электрооборудования, установленного на опорах ВЛ. Сопротивление заземляющего устройства должно быть не более 30 Ом.

Для заземления крючьев и штырей на опоре вдоль установки изоляторов прокладывают стальную проволоку диаметром не менее 6 мм имеющую антикоррозионное покрытие, которую затем спускают вниз и соединяют с заземляющим устройством. У железобетонных опор в качестве заземляющего спуска используют металлическую арматуру. Соединение заземляющих проводников между собой, присоединение их к верхним заземляющим выпускам стоек железобетонных опор, к крюкам и кронштейнам, а также к заземляемым металлоконструкциям и к заземляемому электрооборудованию, установленному на опорах ВЛ, должны выполняться сваркой или болтовыми соединениями.
