Рабочее заземление - преднамеренное соединение с землей определенных точек электрической цепи, например, нейтральных точек обмоток генераторов, силовых и измерительных трансформаторов, дугогосящих аппаратов. Рабочее заземление предназначено для обеспечения надлежащей работы электроустановки в нормальных или аварийных условиях. Осуществляемся непосредственно (путем соединения проводником заземляемых частей с заземлителем) или через специальные аппараты – пробивные предохранители, разрядники, резисторы.
Защитное заземление - преднамеренное электрическое соединение с землей или ее эквивалентом (вода реки или моря, каменный уголь) металлических нетоковедущих частей, которые могут оказаться под напряжением. Предназначено для снижения напряжения прикосновения при пробое фазы на металлические нетоковедущие части. Каждый элемент электроустановки, подлежащий защитному заземлению или занулению, должен быть присоединён к заземлителю или защитному зануляющему проводнику посредством отдельного заземляющего или зануляющего проводника.
Заземление молниезащиты - преднамеренное соединение с землей молниеприемников и разрядников с целью отводов от них токов молнии в землю.
Заземляющее устройство состоит из заземлителей и заземляющих проводников.
Заземлители — это проводники, находящиеся в соприкосновении с землей. Посредством заземляющих проводников с ними соединяют заземляемые части электрооборудования .
В первую очередь стремятся использовать естественные заземлители (железобетонные фундаменты, металлические конструкции и т. п.). В качестве искусственных заземлителей применяют стальные стержни или угловую сталь. Забитые в землю на некотором расстоянии друг от друга и соединенные стальной полосой, заземлители образуют контур заземления.
В электроустановках до 1 кВ с глухозаземленной нейтралью корпуса электрооборудования соединяют с нейтралью питающего трансформатора.
При замыкании фазы сети на корпус образуется контур однофазного короткого замыкания (так называемая цепь фаза-нуль): фаза трансформатора - фазный провод - нейтральный провод - нейтраль трансформатора. Под действием тока короткого замыкания электроприемник должен быстро отключиться от сети ближайшим аппаратом защиты - автоматическим выключателем или плавким предохранителем. Надежность быстрота срабатывания аппарата будут тем выше, чем больше ток заыкания, т. е. чем меньше сопротивление цепи фаза нуль.
Наладка заземлителей:
1-проверяется надежность соединений за земляющих проводников
2-измеряется сопротивление заземляющего устройства, сопротивление цепи фаза-нуль.
Монтаж заземляющих устройств состоит из следующих операций:
1-установки заземлителей;
Вертикальные заземлители из угловой стали и отбракованных труб погружают в грунт забивкой или вдавливанием, а из круглой стали ввертывают в грунт или вдавливают.
Глубина заложения верха вертикальных заземлителей должна быть 0,5—0,6 м от уровня планировочной отметки земли и выступать от дна траншеи на 0,1—0,2 м. Расстояние между электродами 2,5—3 м. Горизонтальные заземлители и соединительные полосы между вертикальными заземлителями укладывают в траншеи глубиной 0,6—0,7 м от уровня планировочной отметки земли.
Все соединения в цепях заземлителей выполняют сваркой внахлестку, и места сварки покрывают битумом во избежание коррозии. Траншею роют обычно шириной 500 и глубиной 700 мм. Устройство внешнего заземляющего контура и прокладку внутренней заземляющей сети производят по рабочим чертежам проекта электроустановки.
В местах пересечения заземляющих проводников с кабелями, трубопроводами, железнодорожными путями, а также в других местах, где возможны механические повреждения, проводники защищают трубами, угловой сталью и т. п. У мест вводов подземной заземляющей проводки в здание на стены наносят опознавательные знаки с указанием расстояния до заземляющих проводников. Вводы в здание заземляющих проводников выполняют не менее чем в двух местах.
После монтажа заземлителей составляют акт на скрытые работы и на чертежах указывают привязки заземляющих устройств к стационарным ориентирам. Проложенные в земле заземлители и заземляющие проводники не окрашивают, так как окраска привела бы к повышению сопротивления. Траншеи засыпают грунтом, не содержащим камней и строительного мусора, и трамбуют.
2-прокладки заземляющих проводников;
Заземляющие проводники прокладывают открыто. Они должны быть доступны для наблюдения, за исключением труб электропроводки, оболочек кабелей и некоторых других естественных проводников. Проходы заземляющих проводников сквозь стены и перекрытия осуществляются через открытые отверстия, стальные трубы или обоймы. В местах пересечения температурных швов здания устанавливают компенсаторы.
Все соединения в цепях заземлителей выполняют сваркой внахлестку, и места сварки покрывают битумом во избежание коррозии. Траншею роют обычно шириной 500 и глубиной 700 мм. Устройство внешнего заземляющего контура и прокладку внутренней заземляющей сети производят по рабочим чертежам проекта электроустановки.
Заземляющие магистральные проводники прокладывают по стенам на расстоянии 5—10 мм от поверхностей на высоте 400—600 мм от уровня пола. Расстояние между точками крепления 600—1000 мм. В сухих помещениях и при отсутствии химически активной среды допускается прокладка заземляющих проводников вплотную к стене. В каналах эти проводники должны прокладываться на расстоянии не менее 50 мм от съемного покрытия. Заземляющие полосы к стенам крепят дюбелями, которые пристреливают строительно-монтажным пистолетом либо непосредственно к стене, либо через промежуточные детали (рис. 1). Так же широко применяют закладные детали, к которым приваривают полосы заземления.

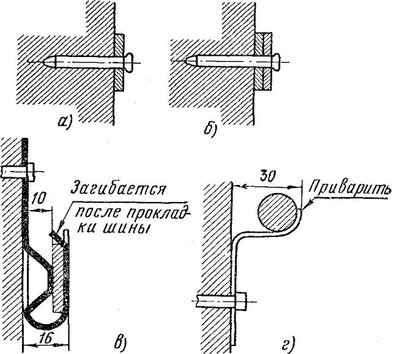

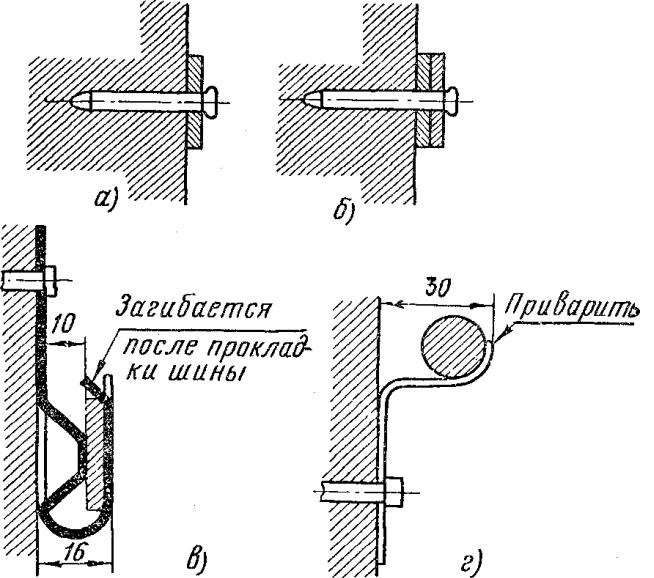

Рис. 1. Крепление заземляющих проводников дюбелями с помощью строительно-монтажного пистолета (а — непосредственно к кирпичному или бетонному основанию, б — с прокладкой) и промежуточные детали для крепления прямоугольных (в) и круглых (г) заземляющих проводников.
В сырых и особо сырых помещениях и в помещениях с едкими парами заземляющие проводники приваривают к опорам, закрепленным дюбелями-гвоздями. Для создания зазора между заземляющим проводником и основанием в сырых помещениях и помещениях с агрессивной средой используют штампованный держатель из полосовой стали шириной 25—30 и толщиной 4 мм, а также кронштейн для прокладки круглых заземляющих проводников 12—19 мм.
3-соединения заземляющих проводников друг с другом;
Соединение заземляющих проводников из круглой стали и присоединение к заземлителям осуществляют сваркой.
4-присоединения заземляющих проводников к заземлителям и электрооборудованию.
Стальные заземляющие проводники присоединяют к металлоконструкциям сваркой, к оборудованию — под заземляющий болт или, где возможно, сваркой. Заземляющие проводники присоединяют к металлическим оболочкам кабелей медными проводниками с креплением проволочным бандажом и пайкой.
Места присоединений под болт предварительно зачищают стальной щеткой до блеска. Вместо зачистки удобно применять царапающие заземляющие шайбы.
В наружных установках, а также в сырых помещениях с едкими парами или газами места болтовых присоединений защищают смазкой, во внутренних установках покрывают нейтральным вазелином или глифталевым лаком.
