• Условные обозначения
• T — заземление.
• N — подключение к нейтрали.
• I — изолирование.
• C — объединение функций, соединение функционального и защитного нулевых проводов.
• S — раздельное использование во всей сети функционального и защитного нулевых проводов.

1. Системы с глухозаземлённой нейтралью

а) Система заземления TN-C

TN-C системой является четырехпроводная схема электроснабжения с тремя фазными и одним нулевым проводом, к которому дополнительными нулевыми проводами необходимо соединить все открытые детали, корпуса и метеллические части приборов, способные проводить электрический ток.

Главный недостаток – утеря защитных функций в случае обрыва или отгорания нулевого провода. При этом на неизолированных поверхностях корпусов приборов и оборудования появится опасное для жизни напряжение. Так как отдельный защитный заземляющий проводник PE в данной системе не используется, все подключенные розетки земли не имеют. Поэтому используемое электрооборудование приходится занулять – соединять корпусные детали с нулевым проводом.

Если при таком подключении фазный провод коснется корпуса, из-за короткого замыкания сработает автоматический предохранитель, и опасность поражения электрическим током людей или возгорания искрящего оборудования будет устранена быстрым аварийным отключением. Важным ограничением при вынужденном занулении бытовых приборов, о чем следует знать всем проживающим в помещениях, запитанных по системе TN-C, является запрет использования дополнительных контуров уравнивания потенциалов в ванных комнатах.

В настоящее время данная система заземления сохранилась в домах, относящихся к старому жилому фонду, а также применяется в сетях уличного освещения, где степень риска минимальна.

б) Система TN-S

Система с разделенными рабочим и защитным нолями TN-S была разработана и внедрена в 30-е годы прошлого века. Разделение рабочего (N) и защитного (PE) ноля реализовано сразу на подстанции, подача трехфазного напряжения производится по пяти проводам, однофазного — по трем. Существенный недостаток — высокая стоимость

в) Система TN-C-S

Суть данного способа подключения состоит в том, что с подстанции осуществляется подача электричества с использованием комбинированного нуля «PEN», который при входе в здание разделяется на защищенный PE и нулевой N.

При повреждении провода PEN на участке подстанция-здание на проводнике  PE и всех связанных с ним корпусами приборов появится опасное напряжение. Поэтому при использовании системы TN-C-S, которая достаточно распространена, нормативные документы требуют обеспечения специальных мер защиты проводника PEN от повреждения.

г) Система заземления TT

Система TT предполагает  передачу трехфазного напряжения по четырем проводам. Четвертый является функциональным нолем «N». На стороне потребителя выполняется местный, как правило, модульно-штыревой заземлитель, к которому подключаются все проводники защитной земли PE, связанные с корпусными деталями.

Используется при подаче электроэнергии по традиционной для сельской и загородной местности воздушной линии. В городской местности TT часто используется при электрификации точек временной торговли и оказания услуг. При таком способе устройства заземления обязательным условием является наличие приборов защитного отключения, а также осуществление технических мер грозозащиты.

2. Системы с изолированной нейтралью

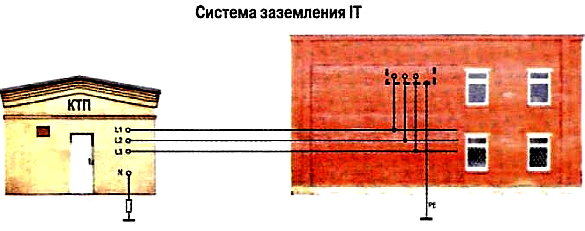

Система IT

Используется абсолютно не связанная с землей изолированная нейтраль "I", либо заземленная при помощи специальных приборов и устройств с большим сопротивлением. на стороне потребителя имеется контура защитного заземления. Нулевой проводник отсутствует. Такие способы подключения часто используются в медицинских учреждениях для электропитания оборудования жизнеобеспечения, на предприятиях нефтепереработки и энергетики, научных лабораториях с особо чувствительными приборами, и других ответственных объектах.
